Funktions-Erweiterung:

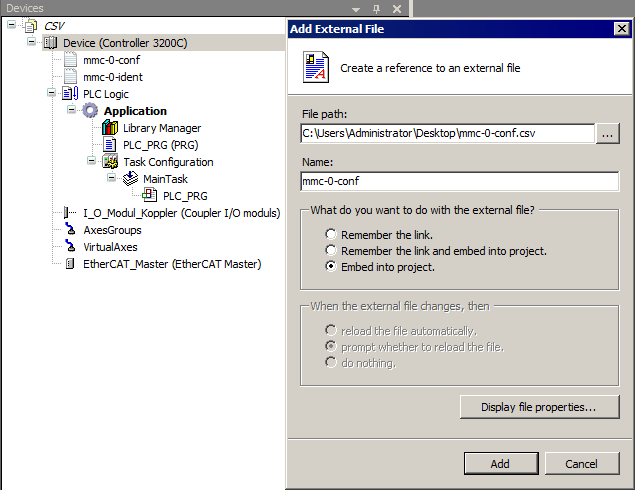

Die für die modulare Maschinenkonfiguration (=MMC) notwendigen Konfigurationsdateien (mmc-0-conf.csv und mmc-0-indent.csv) können im PLC Designer Projekt gespeichert werden und mit dem PLC Designer in den Lenze Controller bzw. Lenze Servo Inverter heruntergeladen werden. Dazu sind die Dateien als 'Externe Datei' eingebettet in das PLC Designer Projekt einzufügen (Kontextmenü 'Objekt hinzufügen'>'Externe Datei'):
Wird mit dem PLC Designer eine LFL-Datei (z.B. für Lenze Controller 3200C) oder eine LDA-Datei (z.B. für Servo Inverter i950) exportiert (Menü 'Projekt'>'EASY Export'), dann sind die Konfigurationsdateien auch in dieser exportierten Datei enthalten. Beim Download der Datei mit dem EASY Starter bzw. EASY Application Loader werden diese Konfigurationsdateien ebenfalls in das entsprechende Gerät heruntergeladen.
Enthalten in welchen Produkten?
PLC Designer V3.20
EASY Starter V1.17
Anwendung:
Die modulare Maschinenkonfiguration (optionale EtherCAT Teilnehmer) ermöglicht es, nur ein Projekt für verschiedene Maschinenvarianten zu verwenden (Maximalkonfiguration). Maschinenteile können per Konfiguration ausgewählt werden - ohne Code-Änderung. Die Reihenfolge der EtherCAT-Teilnehmer in der PLC Designer-Projekt muss nicht der physikalische Reihenfolge am Feldbus entsprechen. Im Fehlerfall bei einem oder mehreren Teilnehmern kann die Maschine in einer definierten Konstellation weiterlaufen.
