Funktions-Erweiterung:

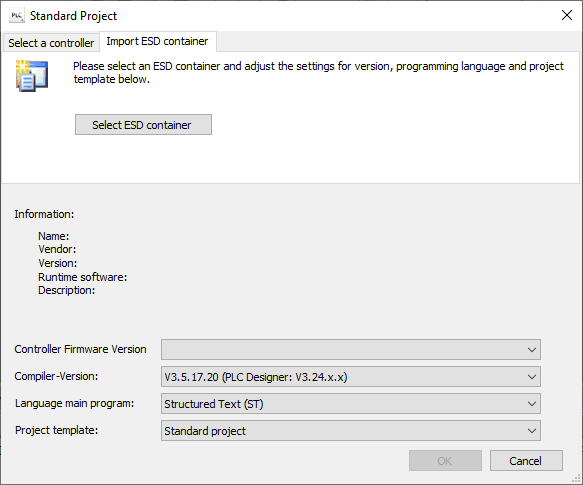

Erstellung von maschinenspezifischen PLC-Projektvorlagen auf Basis des EASY System Designers. Der Dialog zur Erstellung eines Standard-Projekts wurde dazu um die Reiterkarte 'ESD Container importieren' erweitert:
Enthalten in welchen Produkten?PLC Designer V3.24
EASY
System Designer ab Version 1.4
Anwendung:
Der EASY System Designer bietet als neues Planungstool die Möglichkeit, Systemlösungen von Lenze für Maschinenanwendungen auszulegen. Neben den bestehenden Funktionen wie der Überführung der ausgewählten Produkte in den Warenkorb des EASY Product Finder oder der Erstellung von Lösungsdokumentationen, bietet der neue EASY System Designer einen Export von Projekten für den PLC Designer (ESD-Container).
Mit den vom EASY System Designer bereitgestellten Informationen ist der PLC Designer in der Lage maschinenspezifische Projektvorlagen zu erstellen. Zusätzlich zur vorausgewählten Lenze Steuerung werden sämtliche Lenze Geräte zum EtherCAT-Gerätebaum hinzugefügt. Umrichter und Motionachsen werden außerdem in Abhängigkeit der Vorauswahl im EASY System Designer mit Motor- und Anwendungsdaten vorparametriert.
Unterstützte Gerätefamilien:
- Steuerungen c520, c550, c750
- Umrichter i550, i700 und i950
- I/O-System I/O 1000
- Functional Safety
- FAST Kinematiken
